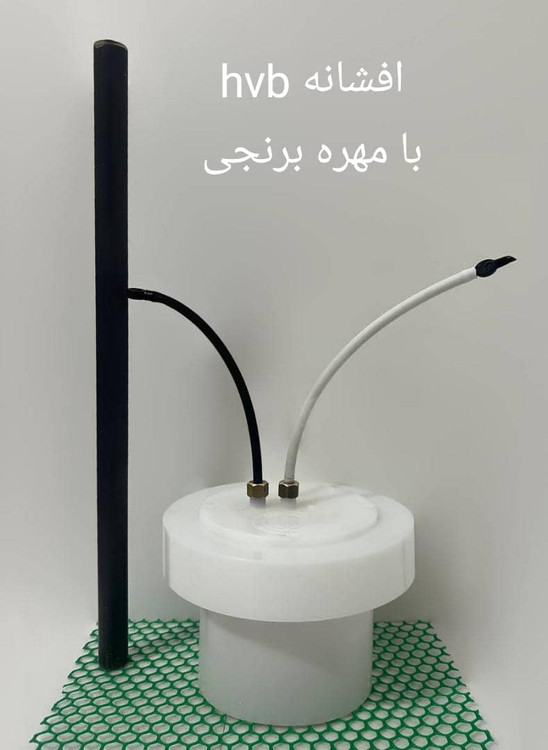

افشانه کامل hvb پک 10 عددی

اقلام موجود در هر پک

1. ده عدد افشانه hvb
2. ده عدد نشانگر آب زیرسطحvsi
3. شش متر لوله شش میلیمتری
4. دو متر توری پلاستیکی عرض بیست
5. ده عدد رابط شش میلیمتری به خط آب
6. بیست عدد مهره و ممگی برنجی نگهدارند لوله آب

افشانه کامل آبیاری زیرسطحی hvb شامل افشانه hvb و نشانگر آب زیرسطح می باشد که در پک های ده عددی قابل تهیه است، جهت مشاهده مستندات

به سایت www.hvbsystem.ir

و به کانال تلگرام آبیاری زیرسطحی hvb به آدرس slica@

اینستاگرام hvb.ir

و کانال آپارات و یوتیوب مراجعه کنید.

خلاصه توصیف اختراع

عنوان : سیستم آبیاری زیرسطحی با گوی شناور داخلی و مجرای تهویه هوا

Title: Underwater irrigation system with internal floating ball and air ventilation duct

زمینه فنی اختراع: مهندسی کشاورزی (سیستم­های آبیاری)

خلاصه توصیف عملکرد:

در سیستم­های آبیاری جهت تزریق همگن آب در طول شبکه خطوط لوله نیازمند افزایش فشار آب (جهت کاهش تاثیرات افت فشار خطوط لوله بروی دبی خروجی قطره­چکان­ها) و استفاده از قطره­چکان­هایی با روزنه­های بسیار ریز هستیم و همچنین قطر این روزنه­ها ثابت هستند و قابلیت شستشوی و خود تنظیمی خودکار را ندارند. بنابراین با مشکل دایمی انسداد و رسوب گیری قطره چکان­ها مواجه هستیم. این مشکل در خطوط لوله­های زیرسطحی دو چندان می­شود چرا که در آنجا با نفوذ ریشه نیز مواجه هستیم و از طرفی روزنه­ها قابلیت بازدید را ندارند و در صورت خرابی هیچگونه علایمی در روی سطح دیده نمی شود.

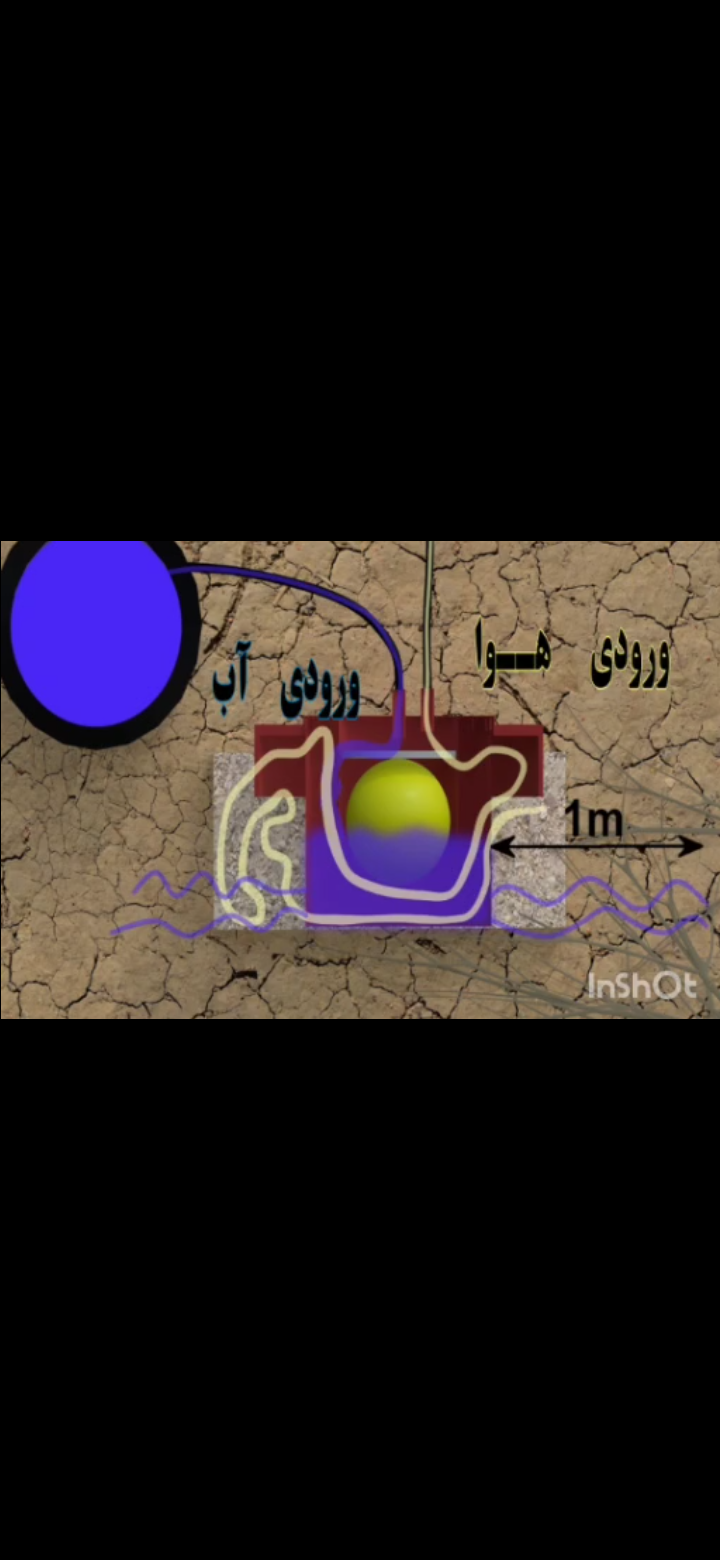

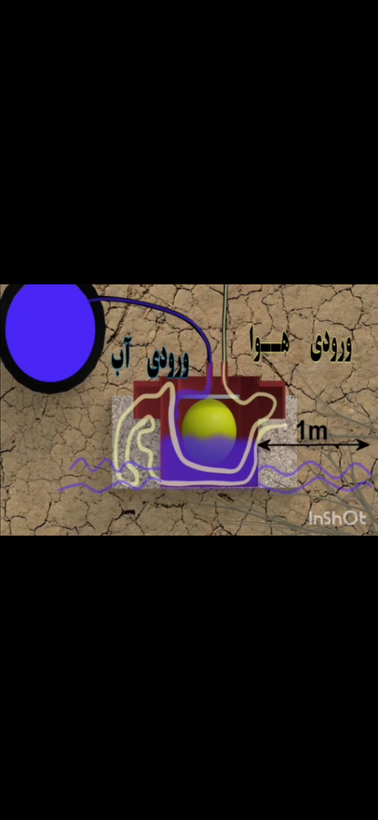

 طرح نوآورانه سه سیلندر هم مرکز غیر هم طول و مجراهای تهویه هوا و تزریق آب در استوانه داخلی در این سیستم توانسته قوانین اشباع خاک و هیدرولیک را بهم مرتبط کند و از تلفیق آنها سیستم ویژه ای ارایه دهد.

این سیستم بصورت نوآورانه با استفاده از یک شناور در زیر نازل خروجی عمل کنترل مقدار آب خروجی از نازل را کنترل می کند. در واقع این سیستم نازل متغیری دارد که در ابتدای آبیاری کاملا باز است و به تدریج با اشباع خاک، با استفاده از خاصیت هیدرولیکی و شناوری مسدود می شود. این مکانیزم آبیاری یکنواختی در افت فشار بین 3 (بالاتر از3 درصورت تعوض شناور) تا 01/0 اتمسفر در خط لوله، در زیرسطح ارایه می­دهد. (قابلیت نصب بر روی خطوط لوله فشار قوی و ضعیف)

طرح مبتکرانه مجرای تهویه هوا در زیرسطح که در هیچ سیستمی در کل دنیا وجود ندارد به عنوان یک مجرا برای بهتر عملکرد شناور و چرخش هوا در داخل و یک خود شستشویی برای سیستم است. این سیستم اولین سیستم آبیاری زیرسطحی باز است که با تلفیق قوانین حاکم بر اشباع خاک و هیدرولیک آب دستگاه خودکنترل و خودآلارمی ارایه شده که می تواند سال ها در زیر خاک عملیات آبرسانی را انجام داده و در صورت هرگونه نقص فنی در شناور و نفوذ، آب از مجرای هوا به روی سطح جریان می یابد، که نشانه تعمیر یا تعویض سیستم است، که خود از قابلیت های ویژه این سیستم است.
